Sie biegen ein Stück 10-Gauge-Blech. Die Zeichnung verlangt 90 Grad. Ihr Winkelmesser zeigt 92. Der Impuls kommt sofort: zum Controller gehen, einen Versatz von -2 Grad eingeben und erneut das Pedal betätigen. Das ist eine völlig nachvollziehbare, allgemeine Reaktion — schließlich hat die CNC aus gutem Grund eine Maske zur Winkelkorrektur, und Sie wollen das Teil einfach fertigstellen.
Doch dann kommt das nächste Teil mit 88 Grad heraus. Oder vielleicht liegt die linke Seite bei 90 und die rechte bei 93. Sie jagen der Zahl hinterher und geben neue Versätze ein, aber die Biegung verschiebt sich weiter. Zurück bleiben ein Haufen Ausschuss und diese zermürbende Frustration über eine Maschine, die sich anfühlt, als würde sie absichtlich gegen Sie arbeiten.
Atmen Sie kurz durch. Die Software ist nicht defekt. Ihr Maschinenkörper ist es. Einen durchhängenden Boden repariert man nicht, indem man einen dickeren Teppich darüberlegt. Bevor Sie die CNC anfassen, müssen Sie lesen, was das Metall Ihnen zu sagen versucht.
Ein Controller tut nur das, was ihm vorgegeben wird. Wenn Sie ihm sagen, den Stößel bis zu einer bestimmten Tiefe abzusenken, setzt er voraus, dass Stößel, Tisch und Werkzeug exakt parallel sind. Wenn sie es nicht sind, weiß der Computer das nicht. Nach den GHMT-Richtlinien von 2024 besteht der allererste Schritt bei der Diagnose einer fehlerhaften Biegung darin, den Fehler als zufällig oder wiederholbar einzuordnen. Zufällige Fehler bedeuten, dass die Materialdicke schwankt oder der Bediener das Teil uneinheitlich anhebt. Wiederholbare, positionsabhängige Fehler deuten auf das Maschinengerüst hin.
Betrachten Sie das fehlerhafte Teil. Wenn die Schenkellänge nicht stimmt, der Winkel aber exakt bei 90 liegt, ist die Stößeltiefe in Ordnung; Ihre Hinteranschlagkalibrierung ist der Übeltäter. Wenn der Winkel 92 beträgt, die Schenkellänge aber perfekt ist, ist der Hinteranschlag in Ordnung, doch der Stößel ist nicht tief genug gefahren.
Wenn beides falsch ist, liegt meist ein Werkzeugproblem vor. Wie in The Fabricator (2024) angemerkt, tarnt sich Werkzeug häufig als Kalibrierproblem. Wenn die Achsen von Stempel und Matrize nicht im richtigen Toleranzbereich gehalten werden oder wenn konventionelle Werkzeuge nicht jedes Mal exakt gleich wieder zusammengeführt und ausgerichtet werden, leidet die Teilequalität selbst dann, wenn der Controller vollkommen „kalibriert“ ist. Eine Matrize, die auf einem verirrten Stück Walzzunder sitzt, verfälscht sowohl die Tiefe als auch den Druck gegen den Hinteranschlag.
Angenommen, Sie biegen ein langes Teil. Die linke Seite misst 90 Grad, die rechte jedoch 92. Wenn Sie einen Versatz hinzufügen, um die rechte Seite zu korrigieren, wird die linke Seite auf 88 überbogen. Genau an diesem Punkt ist nicht der nächste Zahlenwert im CNC-Offset entscheidend, sondern die Frage, ob die Maschine für lange, gleichmäßige Biegungen ausgelegt ist; eine CNC-basierte Lösung wie die Tandem-Abkantpresse von ADH Machine Tool kann hier der passendere Ansatz sein, wenn größere Arbeitslängen reproduzierbar beherrscht werden müssen.
Der ADHMT-Leitfaden zur Kalibrierung von Abkantpressen (2024) stellt hierzu eine klare Regel auf: Wenn Sie eine Testbiegung an mehreren Stellen über die Maschine hinweg wiederholen und eine Abweichung zwischen Mitte und Rand von mehr als etwa ±0,5 Grad feststellen, ist das ein Signal, die Mechanik oder die Bombierkompensation einzustellen — nicht die Winkelmaske.
Woran erkennen Sie, ob es am Stößel liegt oder nur an Schmutz? Eine ADHMT-Diagnoseaufteilung (2024) bietet einen einfachen Test: Werkzeuge ausbauen, Schienen reinigen, wieder einbauen und erneut testen. Wenn die Links-rechts-Differenz verschwindet, war es lediglich mangelhafte Ordnung und Sauberkeit. Bleibt die Differenz bestehen, fährt Ihr Stößel unter Last nicht parallel nach unten. Software-Offsets können einen schiefen Stößel nicht korrigieren.
Die Geometrie muss von Grund auf nachgewiesen werden. Zuerst stellen Sie eine sichere Ausgangsbasis her: saubere Schienen, korrekt sitzende Werkzeuge und eine referenzierte Maschine. Danach prüfen Sie, ob Stößel und Tisch unter Druck parallel sind. Erst nachdem die Mechanik verifiziert ist, prüfen Sie den Hinteranschlag auf Rechtwinkligkeit. Die Winkeldaten in der CNC sind das Allerletzte, was Sie anfassen.
Das bedeutet nicht, dass Software-Offsets nutzlos sind. Sobald die Maschine mechanisch korrekt ist, wird die Kalibrierung tatsächlich matrizenspezifisch. Der ADHMT-Leitfaden (2024) legt fest, dass Sie spezifische Werte für die Durchbiegungskompensation für jede häufig verwendete V-Öffnung der Untermatrize speichern sollten, weil ein einzelner Wert nicht für alle Matrizen funktioniert. Diese Softwarewerte funktionieren jedoch nur, wenn die Grundlage darunter solide ist.
Wer für diesen Schritt konkrete Maschinendaten oder Produktvarianten vergleichen möchte, findet bei ADH Machine Tool ergänzende Unterlagen zu CNC-basierten Lösungen für Biegen, Schneiden und weitere Blechbearbeitungsprozesse im Downloadbereich.

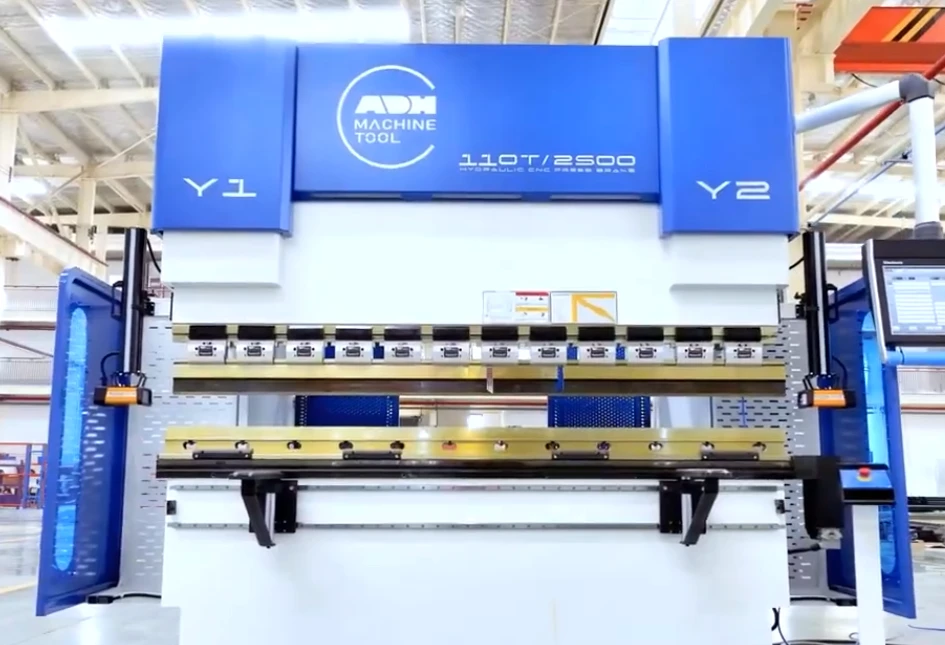

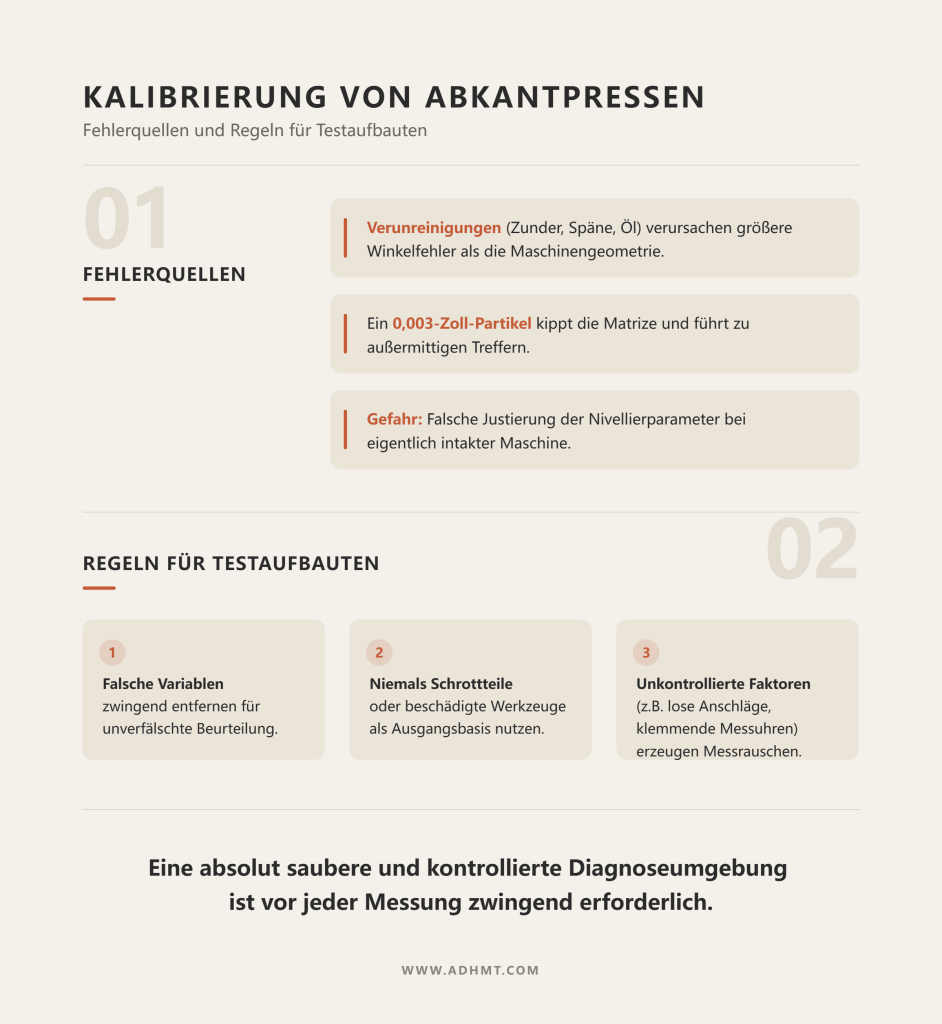

Gemäß den Richtlinien von ADH zur Kalibrierung von Abkantpressen verursachen Verunreinigungen wie Walzzunder, Späne oder eingetrocknetes Öl unter einer Matrize größere Winkelfehler als die tatsächliche Strukturgeometrie der Maschine. Wenn Sie eine Präzisionsmatrize auf eine Tischschiene setzen, unter der ein 0,003-Zoll-Zunderplättchen liegt, kippt diese Matrize. Wenn der Stößel nach unten fährt, trifft der Stempel außermittig oder setzt auf einer Seite zu früh auf. Sie messen die daraus resultierende fehlerhafte Biegung, geben den Hydraulikzylindern die Schuld und beginnen, die Nivellierparameter der Maschine zu verstellen. Sie haben gerade den Aufbau an einer guten Maschine ruiniert, weil Sie den Tisch nicht gereinigt haben.
Bei der Herstellung eines wiederholbaren Testaufbaus geht es darum, falsche Variablen zu entfernen, damit die Mechanik unverfälscht beurteilt werden kann. Sie können für eine Maschine keine Ausgangsbasis mit drei zufälligen Stücken unbekannten Schrotts und einem Stempel festlegen, der auf den Betonboden gefallen ist. Jede Variable, die Sie nicht kontrollieren – von einem losen Hinteranschlagfinger bis zu einer klemmenden Messuhr – fügt Ihren Messungen Rauschen hinzu. Bevor Sie das Grundgerüst der Maschine ablesen können, müssen Sie eine saubere, kontrollierte Diagnoseumgebung schaffen. Wie sichern wir diesen physischen Rahmen, bevor Hände und Messmittel zwischen die Werkzeuge gelangen?
Die Diagnose einer Abkantpresse erfordert, magnetische Messuhren, Fühlerlehren und die eigenen Finger direkt zwischen Stempel- und Matrizenschienen zu platzieren. Damit befinden Sie sich im primären Quetschbereich der Maschine. Hydrauliken driften mit der Zeit aufgrund interner Ventilleckage. Wenn Sie die Pumpe bei halb hochgefahrenem Stößel abschalten, können Schwerkraft und Fluid-Bypass dazu führen, dass dieser schwere Stahlträger innerhalb von zwanzig Minuten absinkt, während Sie konzentriert auf eine Maschinenwasserwaage schauen.
Bringen Sie niemals Hände oder empfindliche Messwerkzeuge unter einen nicht abgestützten Stößel. Blockieren Sie den Balken mechanisch mit zugelassenen Sicherheitsblöcken, oder fahren Sie den Stößel nach unten, bis die Werkzeuge auf einer massiven Hartholzunterlage geschlossen sind, bevor Sie die Pumpe abschalten und Lockout/Tagout (LOTO) für Ihre statischen Messungen anwenden.
Dynamische Testbiegungen bringen eine andere physische Gefahr mit sich: das Durchhängen des Blechs. Wenn Sie einen breiten oder schweren Teststreifen biegen, hängt das nicht abgestützte Metall an der Vorderseite der Presse heraus und sackt unter seinem Eigengewicht ab. Dieser nach unten gerichtete Zug zieht die Hinterkante des Blechs von den Hinteranschlagfingern weg oder knickt das Metall über der Matrizenschulter, bevor die Biegung überhaupt abgeschlossen ist. Verwenden Sie geeignete Blechauflagen oder schneiden Sie Ihre Teststreifen klein genug, damit die Schwerkraft die Biegung nicht verformt, bevor Ihr Winkelmesser sie berührt. Für großformatige oder schwere Biegeaufgaben kann zudem eine CNC-basierte Lösung wie eine große Abkantpresse von ADH Machine Tool der sinnvollere nächste Schritt sein, weil sie auf wiederholbare Biegeprozesse in anspruchsvollen Blechbearbeitungsumgebungen ausgelegt ist. Sobald der Arbeitsbereich sicher und physisch kontrolliert ist, welche konkreten Werkzeuge und welchen Stahl sollten Sie dann in die Maschine einlegen?
PMA-Schulungsmodule für Bediener warnen davor, sich auf idealisierte „Trockenlauf“-Tests ohne echtes Material zu verlassen, weil sich die Dynamik des Freibiegens vollständig verändert, sobald Metall in die Matrize gelangt. Ebenso riskant ist es jedoch, beliebigen Schrott aus dem Recyclingbehälter der Werkstatt zu nehmen. Wenn Sie am Montag mit einem abgenutzten Stempel testen und am Dienstag auf eine brandneue, präzisionsgeschliffene Matrize wechseln, sind Ihre Basisdaten wertlos.
Wählen Sie einen einzigen, fest zugeordneten Testaufbau und bleiben Sie dabei. Wählen Sie einen präzisionsgeschliffenen spitzen oder geraden Stempel mit bekanntem Spitzenradius und kombinieren Sie ihn mit einer sauberen, unbeschädigten Matrize mit einer Standard-V-Öffnung – typischerweise dem Achtfachen Ihrer Materialdicke. Legen Sie den Zielwinkel exakt auf 90 Grad fest, da ein echter rechter Winkel die am einfachsten mit üblichen Werkstattwinkeln zu überprüfende Geometrie ist.
Materialkonstanz ist genauso wichtig wie das Werkzeug. Schneiden Sie Ihre Testproben aus einem einzigen, frischen Blech aus kaltgewalztem Baustahl. Vermeiden Sie warmgewalzten Stahl mit starker Zunderschicht, inneren Spannungen oder Dickenschwankungen, da diese Materialfehler dazu führen können, dass selbst eine perfekt parallele Abkantpresse uneinheitliche Winkel erzeugt. Legen Sie diesen speziellen Stempel, diese Matrize und dieses Profil aus kaltgewalztem Streifenmaterial als Ihr dauerhaftes Diagnose-Set fest. Nachdem Ihr Testaufbau festgelegt ist, wie prüfen Sie, ob Ihre Messwerkzeuge Ihnen keine falschen Werte liefern?
Ein Abkantpressen-Techniker ist nur so gut wie seine Messanzeigen. Wenn Ihr digitaler Schrägwinkelmesser um ein halbes Grad außerhalb der Kalibrierung liegt, verbringen Sie acht Stunden damit, ein Bett zu unterlegen, das bereits vollkommen eben ist. Nullen und prüfen Sie jedes einzelne Messinstrument, bevor es die Maschine berührt.
Prüfen Sie Ihren digitalen Winkelmesser gegen einen präzisen 1-2-3-Block oder einen zertifizierten Granitwinkel auf einer Messplatte. Kontrollieren Sie Ihre Messuhren, indem Sie den Taststift vorsichtig über den gesamten Messweg drücken, um sicherzustellen, dass er sich gleichmäßig bewegt, ohne zu klemmen, zu springen oder zu haken. Befestigen Sie den Magnetfuß auf einer sauberen Stahlfläche und drücken Sie gegen den Messuhrarm; wenn der Fuß schon bei leichtem Druck wackelt oder rutscht, sind Ihre Messwerte während eines Biegevorgangs unbrauchbar.
Prüfen Sie Ihre Messschieber und Maßbänder auf abgenutzte Messschenkel oder verbogene Endhaken. Ein lockerer Haken an einem Maßband verursacht eine Verschiebung von 1/16 Zoll, die genauso aussieht wie ein falsch ausgerichteter Hinteranschlagfinger. Prüfen Sie zuerst Ihre Instrumente, sonst kalibrieren Sie am Ende eine Zehn-Tonnen-Maschine passend zu einem defekten Lineal. Mit geprüften Werkzeugen in der Hand und vorbereitetem Arbeitsbereich: Was müssen Sie am Controller tun, bevor Sie den Stößel verfahren?
Löschen Sie eine CNC niemals, ohne einen Weg zurück zum Ausgangszustand zu haben. Bevor Sie vorhandene Winkelkorrekturen, Bombierungs-Offsets oder Y1/Y2-Parameter entfernen, notieren Sie sie auf einem physischen Notizblock oder machen Sie ein klares Foto des Controller-Bildschirms.
Wenn ein früherer Bediener einen Offset von +1,5 Grad am Y2-Zylinder eingegeben hat, wollte er damit möglicherweise eine hydraulische Drift oder eine abgenutzte rechte Matrizenleiste kaschieren. Wenn Sie diesen Offset auf null setzen und sofort eine Testbiegung ausführen, ohne zu wissen, welcher Wert zuvor eingetragen war, löschen Sie die historische Spur dazu, wie sich die Maschine unter Produktionslasten verhalten hat.
Isolieren Sie diese alten Software-Offsets, indem Sie sie aufzeichnen, und setzen Sie sie anschließend auf null, damit Sie die rohe, unkompensierte Geometrie der Maschine testen. Wenn die Maschine plötzlich um drei Grad aus dem Winkel biegt, sobald die Offsets entfernt sind, haben Sie nachgewiesen, dass die Software als Stütze für eine physische Fehlausrichtung diente. Wenn die Software ihrer Verstellungen entkleidet und sicher auf Papier dokumentiert ist: Wie messen wir physisch, was Stößel und Bett unter Last tun?
Der Abkantpressen-Kalibrierleitfaden 2024 von ADHMT weist auf eine harte Wahrheit hin: Schon eine Stößelabweichung von nur 0,01 bis 0,02 mm pro Meter reicht aus, um eine Biegung zu ruinieren. Das ist ein Bruchteil eines menschlichen Haares. Ihr CNC-Bildschirm kann eine vollkommen waagerechte Y1- und Y2-Achse anzeigen, während das Eisen selbst durchhängt oder geneigt ist. Einen durchhängenden Boden repariert man nicht, indem man dickeren Teppich darüberlegt. Software-Offsets sind nur dicker Teppich. Wenn Sie echte Winkel wollen, müssen Sie in den Keller gehen und die Balken ausrichten. Wie erfassen wir diese physische Geometrie tatsächlich, ohne dass der Computer dazwischenfunkt?
Die Anzeige sagt Ihnen, wohin der Computer die Ventile schicken wollte, nicht, wo der Stößel tatsächlich stehen geblieben ist. Um die Wahrheit zu finden, müssen Sie den physischen Spalt zwischen Stößel und Tisch messen. Fahren Sie den Stößel nach unten, bis das Werkzeug unter leichter Last sitzt. Die Einrichtempfehlungen von The Fabricator aus dem Jahr 2023 für ältere Abkantpressen betonen, direkt an der Werkzeuggeometrie selbst zu messen, nicht am Maschinenrahmen. Verwenden Sie eine Messuhr oder Präzisions-Endmaße, um den Abstand zwischen der Stempelschulter und der Matrizenfläche zu prüfen.
Prüfen Sie nicht nur die Mitte und betrachten die Sache dann als erledigt.
Nehmen Sie Messwerte ganz links, genau in der Mitte und ganz rechts auf. Wenn der Spalt links enger ist als rechts, fährt Ihr Stößel schräg nach unten. Die CNC mag glauben, dass sie einen vollkommen parallelen Balken bewegt, aber das Metall wird eine andere Geschichte erzählen. Was bewirkt, dass sich der Spalt von einem Ende der Maschine zum anderen verändert?
Ein schräger Stößel weist meist auf eine Y1/Y2-Neigung hin, das heißt, die Hydraulikzylinder laufen nicht synchron. Neigung ist jedoch nicht der einzige Geometriekiller. Manchmal sind die Enden vollkommen parallel, aber der mittlere Spalt ist erheblich anders. Das deutet auf Probleme mit der Tischbombierung hin, bei denen der schwere Stahltisch nach Jahren des Biegens mit hoher Tonnage in der Mitte durchhängt. Auch Verschleiß der Stößelführungen kann dazu führen, dass sich der Balken nach vorn oder hinten verschiebt und den Stempel aus der Fluchtung mit der V-Nut der Matrize verdreht. Sie müssen isolieren, welcher Teil der Struktur versagt. Ist die Maschine von Natur aus schief, oder verdreht sie sich erst, wenn sie auf das Metall trifft?
Statische Messungen zeigen nur, wie die Maschine steht, wenn sie ruht. Das Biegen von Metall zeigt, wie sie sich durchbiegt. Der Kalibrierleitfaden 2024 von CNHAWE schreibt eine Testbiegung an drei Positionen vor — links, in der Mitte und rechts — mit identischen Testzuschnitten. Biegen Sie ein Teil auf der linken Seite des Werkzeugs, eines in der Mitte und eines rechts. Messen Sie alle drei Winkel.
Der Leitfaden weist darauf hin, dass jede Winkeldifferenz über ±0,5 Grad über den Tisch hinweg bedeutet, dass die Maschine eine physische Korrektur benötigt.
Wenn Ihr statischer Spalt vollkommen parallel war, Ihre Testbiegungen jedoch an den Enden einen engen Winkel und in der Mitte einen weiten Winkel zeigen, biegt sich Ihre Maschine unter Tonnage durch. Sie sehen in Echtzeit, wie sich der Tisch nach unten wölbt. Wenn die linke Biegung 90 Grad und die rechte Biegung 92 Grad beträgt, neigt sich Ihre Y-Achse unter Druck. Was machen Sie mit diesen Daten, sobald Sie die Fehler erfasst haben?
Jetzt müssen Sie eine mechanische Korrektur wählen. Wenn die Y1/Y2-Neigung stark ist, müssen Sie die Zylinder mechanisch nivellieren oder die Linearmaßstäbe einstellen. Wenn die Biegung in der Mitte zu weit ist, müssen Sie das mechanische Bombiersystem einstellen oder die Matrizenbasis unterfüttern, um die Mitte wieder nach oben zu drücken. Geben Sie nicht einfach einen Versatz von +2 Grad in die Steuerung ein und gehen dann weg.
Wenn Sie diese Entscheidung nicht sicher aus den Messwerten ableiten können, ist eine technische Rücksprache sinnvoll: ADH Machine Tool kann bei der Bewertung von CNC-Abkantlösungen unterstützen, deren Rahmen- und Stößelsteifigkeit konstruktiv geprüft und qualitätsgesichert gefertigt wird. Für eine konkrete Maschinen- oder Umsetzungsfrage können Sie Kontakt aufnehmen.
Software kann ein durchhängendes Maschinenbett nicht nach oben drücken.
Erfahrene Bediener weisen in einer Diskussion im Practical-Machinist-Forum von 2014 zu Recht darauf hin, dass ein kleiner Fehler in der Stößelparallelität nicht immer die Hauptursache ist. Materialschwankungen, verschlissene Werkzeuge und eine uneinheitliche Einrichtung können das Biegeergebnis dominieren. Wenn Ihre drei Testbiegungen stark streuen, Ihre Messuhr aber unter Last einen perfekt parallelen Stößel anzeigt, hören Sie auf, der Maschinengeometrie nachzujagen. Wahrscheinlich haben Sie einen verschlissenen Stempel oder eine uneinheitliche Stahlstärke. Wenn Sie nachgewiesen haben, dass der Stößel gerade nach unten fährt und das Bett eben ist, wo kann eine Biegung als Nächstes schiefgehen?
Der Kalibrierleitfaden 2025 von CNHAWE weist auf eine harte Realität für Abkantpressenbediener hin: Eine horizontale Parallelitätsprüfung zeigt häufig eine Abweichung von 2 mm oder mehr zwischen Anschlagfinger und Matrize. Das ist ein enormer physischer Abstand. Wenn Ihr Blech auf einen Hinteranschlag trifft, der links 2 mm weiter hinten steht als rechts, wird Ihre Flanschlänge falsch sein, und Ihr Biegewinkel wird sich wahrscheinlich verdrehen. Ein perfekt nivellierter Stößel, der auf ein schief eingelegtes Blech herunterfährt, erzeugt lediglich ein perfekt schiefes Teil. Sie müssen die X-Achsen-Hardware prüfen, bevor Sie die CNC-Flanschversätze anfassen, denn kein Software-Patch kann ein Stahlteil geraderichten, das schräg in die Matrize eingeführt wurde.
Die Matrizenmittellinie ist Ihr absoluter Bezugspunkt. Wenn die Anschlagleiste nicht perfekt parallel zur V-Nut ist, ist jede vom Controller berechnete Abmessung falsch. Um die tatsächlichen Verhältnisse zu ermitteln, müssen Sie den physischen Abstand zwischen den Hinteranschlagfingern und der Mitte der Matrize messen.
Verwenden Sie Präzisions-Endmaße oder ein kalibriertes Stufenmaß.
Drücken Sie den Block gegen den Hinteranschlagfinger und messen Sie den Abstand zur Matrizenmitte auf der äußersten linken Seite der Maschine. Wiederholen Sie exakt denselben Vorgang auf der äußersten rechten Seite. Wenn die linke Seite 50 mm anzeigt und die rechte Seite 52 mm, ist Ihre Anschlagleiste mechanisch schief ausgerichtet. Der CNC-Bildschirm zeigt bereitwillig eine X-Achsenposition von 50,00 mm an, ohne zu erkennen, dass eine Seite Ihrer Mechanik nachläuft. Sie müssen die Anschlagleiste mechanisch rechtwinklig ausrichten, bevor Sie der digitalen Anzeige vertrauen.
Rechtwinkligkeit ist nur der Ausgangspunkt; der Anschlag muss seine Position auch während der Bewegung halten. Es gibt einen klaren mechanischen Unterschied zwischen linearer Genauigkeit (bewegt er sich exakt 10 Zoll?) und Wiederholgenauigkeit (kehrt er jedes Mal exakt auf 10 Zoll zurück?). Das Kalibrierverfahren 2025 von ADHMT warnt, dass die Prüfung eines einzelnen Punkts nicht ausreicht. Sie müssen 3 bis 5 Positionen über den gesamten Verfahrweg des Anschlags prüfen, um verborgene mechanische Mängel aufzudecken.
Fahren Sie den Anschlag auf 20 Zoll zurück, bringen Sie ihn anschließend wieder nach vorn auf 10 Zoll und messen Sie den Spalt.
Fahren Sie ihn danach ganz nach vorn auf 2 Zoll und anschließend wieder zurück auf 10 Zoll. Messen Sie erneut. Wenn sich der Messwert je nach Anfahrrichtung des Anschlags ändert, liegt Umkehrspiel vor. Umkehrspiel bedeutet, dass in den Kugelgewindetrieben, Antriebsriemen oder Linearführungen mechanisches Spiel vorhanden ist. Mechanisches Spiel lässt sich nicht mit einem festen Softwarewert herauskalibrieren, weil sich der Fehler jedes Mal ändert, wenn die Maschine die Richtung wechselt.
Die X-Achse steuert die Flanschlänge, die R-Achse hingegen (die vertikale Auf- und Abbewegung) steuert, wie das Blech auf der Matrize aufliegt. Ist die R-Achse zu hoch eingestellt, heben die Hinteranschlagfinger die hintere Kante des Blechs von der Matrizenfläche ab. Wenn der Stempel nach unten fährt, kippt das Blech nach hinten.
Dieses Kippen verändert den Eintrittswinkel und damit den endgültigen Biegewinkel, wodurch ein Problem mit der Stößeldurchbiegung nachgeahmt wird.
Fahren Sie die R-Achse so weit nach unten, dass die Finger das Blech vollkommen bündig mit der Oberseite der Matrize abstützen. Beobachten Sie das Metall genau, wenn Sie es gegen die Anschläge schieben. Wenn sich das Blech neigt, klemmt oder hinten anhebt, arbeiten die Finger gegen die Matrizengeometrie. Das Blech muss absolut flach über den Matrizenauflagen liegen, bevor das Pedal betätigt wird.
Sie benötigen eine nachvollziehbare Dokumentation, um genau zu wissen, gegen welche Art von Fehler Sie arbeiten. Notieren Sie die Endmaßmessungen an allen 3 bis 5 Prüfpositionen. Wenn der Anschlag über das gesamte Bett hinweg konstant exakt 1 mm abweicht, liegt ein linearer Fehler vor – ein einfacher physischer Versatz, den Sie an der Anschlagleiste oder in den Master-CNC-Parametern einstellen können.
Wenn die Werte zufällig schwanken, liegt mechanischer Verschleiß vor.
Zufällige Werte bedeuten ausfallende Kugelgewindetriebe oder lose Fingerblöcke, die Wartung erfordern, keine Kalibrierung. Wenn die Maschine mit Endmaßen jedoch einwandfrei misst und Ihre Testbiegungen dennoch uneinheitliche Flansche ergeben, ist die Maschine mechanisch in Ordnung. Das Problem liegt in der Bedienerhandhabung – jemand drückt das Blech zu stark gegen die Anschläge und wölbt das Metall, bevor der Stempel auftrifft. Sobald Sie die Daten protokolliert und nachgewiesen haben, dass sowohl Stößel als auch Hinteranschlag mechanisch zuverlässig sind, ist der Maschinenrahmen offiziell freigegeben. Wenn die Mechanik verifiziert ist und Werkzeuge sowie Material kontrolliert sind, bleibt als einziger Verdächtiger die Winkelberechnung der Steuerung – damit ist dies die eindeutige logische Schwelle, an der Sie sich schließlich das Recht verdienen, die Software anzupassen.
Der Kalibrierleitfaden 2024 von CNHAWE zieht für Bediener eine klare Grenze: Wenn Ihre Testbiegung einen Unterschied von Mitte zu Rand von mehr als ±0,5 Grad zeigt, haben Sie kein Winkelversatzproblem. Sie kämpfen weiterhin mit einem Geometrie- oder Durchbiegungsproblem. Einen durchhängenden Boden kann man nicht dadurch reparieren, dass man einen dickeren Teppich darüberlegt. Wenn Sie jedoch die Schritte zum Nivellieren des Betts, zum Ausrichten des Hinteranschlags und zum Prüfen des Stößels befolgt haben, ist die Mechanik endlich zuverlässig. Wenn die Maschine mechanisch einwandfrei ist, bedeutet ein über das Bett hinweg konstanter Winkelfehler, dass die CNC schlicht nicht mit der physischen Realität übereinstimmt. Genau an dieser Stelle wird eine präzise ausgelegte CNC-Abkantpresse von ADH Machine Tool relevant, weil eine CNC-basierte Biegelösung nur dann ihr Potenzial für wiederholbare Winkel ausspielt, wenn Rahmen, Stößel und Steuerung sauber zusammenspielen. Das ist ein echter Versatz im Steuerungssystem, und jetzt lässt er sich tatsächlich korrigieren.
Die Wartungsdaten 2024 der Emin Academy zeigen, dass bereits eine Abweichung der Linearbewegung von nur ±0,002 Zoll (±0,05 mm) ausreicht, um eine zwingende Maschinenkorrektur auszulösen. Winkelfehler entstehen vollständig nachgelagert aus dem linearen Verfahrweg. Wenn der Stößelweg um wenige Tausendstel Zoll schief läuft, ist der resultierende Biegewinkel verdorben. Da wir in den vorherigen Schritten bereits den linearen Verfahrweg von Stößel und Hinteranschlag geprüft haben, ist jeder verbleibende Winkelfehler nur noch ein reines Rechenproblem im Controller. Der Ablauf von CNHAWE bestätigt diese Ausnahme: Wenn der Maschinenrahmen stabil ist und wiederholte Testbiegungen Winkel innerhalb eines engen, vorhersehbaren Bereichs ergeben, ist ein direkter Software-Offset die richtige Korrektur. Dem Controller muss lediglich exakt mitgeteilt werden, wo sich die Stempelspitze im Vergleich zu der Position befindet, von der die Software ausgeht.
Die Testbiegung selbst kann Sie leicht täuschen. Die Analyse häufiger Fehler der Emin Academy von 2024 warnt, dass Wiederholgenauigkeitsprobleme oft aus geänderten Rüstbedingungen zwischen den Versuchen entstehen, nicht aus einem falschen CNC-Offset. Wenn Sie ein Teststück aus kaltgewalztem Stahl der Stärke 11 Gauge biegen, es messen und dann ein zweites Stück aus einem anderen Muttercoil verwenden, haben sich Materialdicke und Streckgrenze gerade geändert. Der resultierende Winkel ändert sich entsprechend mit.
Fixieren Sie Ihre Variablen.
Verwenden Sie für jeden Test exakt denselben Stempel und dieselbe Matrize. Schneiden Sie Ihre Testcoupons aus demselben Blech, wobei die Walzrichtung exakt gleich verläuft. Biegen Sie sie in derselben Reihenfolge und messen Sie sie mit einem kalibrierten Winkelmesser an genau denselben Stellen – links, in der Mitte und rechts. Wenn Sie zwischen den Testbiegungen auch nur eine Variable ändern, stimmen Sie Ihre CNC auf einen Scheinf Fehler ab und stellen sicher, dass Ihre Kalibrierung in dem Moment driftet, in dem ein neues Stahlblech eingelegt wird.
Das Kalibrierverfahren 2024 von ADHMT weist auf eine klassische Falle hin: Der Winkel in der Mitte ist oft größer, also offener, als an den Enden. Wenn die linke und rechte Seite 90 Grad messen, die Mitte aber 92 Grad, wird Sie ein globaler CNC-Winkel-Offset nicht retten. Wenn Sie den globalen Offset so einstellen, dass die Mitte auf 90 Grad geschlossen wird, werden die Enden auf 88 Grad überbogen.
Dieses spezifische Muster erfordert eine Bombierungskompensation, keinen Winkel-Offset.
Ändern Sie den Bombierungswert und testen Sie erneut, bis alle drei Positionen zusammenlaufen. Sobald links, Mitte und rechts exakt übereinstimmen – selbst wenn alle 91 Grad anzeigen –, wenden Sie dann einen globalen Winkel-Offset an oder erstellen im Controller eine Winkelkorrekturtabelle, um das gesamte Bett auf 90 Grad zu bringen. Lesen Sie das Muster, das Ihnen das Material liefert. Globale Offsets korrigieren gleichmäßige Fehler, die Bombierung korrigiert Fehler durch Mittenwölbung, und Druckkorrekturen beheben rückfederungsbedingte Effekte infolge der Tonnage.
Die Eingabe der Korrektur in den Controller ist nur die halbe Arbeit. Sie müssen nachweisen, dass die Maschine die Berechnung übernommen hat und sie unter Tonnage präzise anwendet. Führen Sie eine abschließende Serie von Bestätigungsbiegungen mit exakt demselben kontrollierten Material und Werkzeug durch, mit dem Sie die Ausgangsbasis festgelegt haben. Prüfen Sie die Positionen links, Mitte und rechts ein letztes Mal. Wenn die Winkel Ihr Ziel erreichen und über mehrere Teile hinweg dort bleiben, ist die Kalibrierung fixiert. Indem Sie zuerst die mechanische Geometrie ehrlich gemacht haben, haben Sie das Rauschen entfernt; übrig bleiben nur die tatsächlichen Material- und Werkzeugverhalten, die der Bediener während der realen Produktion handhaben muss.
Sie haben gerade Stunden damit verbracht, die Balken im Keller auszurichten. Wenn der Küchentisch danach immer noch wackelt, reißen Sie nicht den Boden auf. Sie prüfen die Tischbeine. Dieselbe Regel gilt für Ihre Abkantpresse. Wir haben nachgewiesen, dass der Stößel parallel ist, das Bett eben ist und der Hinteranschlag rechtwinklig steht. Das Eisen stimmt. Wenn Ihre Teile am Morgen genau passen, am Nachmittag aber plötzlich um zwei Grad offen sind, hat sich die Maschine nicht in der Mittagspause selbst entkalibriert. Hören Sie auf, am Controller herumzustellen. Wenn eine perfekt ausgerichtete Maschine einen falschen Winkel liefert, sitzt die veränderte Variable in den Spannungen oder liegt auf der Matrize.
Eine verschlissene Stempelspitze täuscht Ihre CNC. Wenn Sie die Maschine mit einem makellosen, gehärteten Werkzeug genullt haben, in der Produktion aber ein Stempel verwendet wird, der bereits Tausende Teile verformt hat, ist der tatsächliche Radius abgeflacht. Der Controller berechnet den Hub weiterhin auf Basis einer scharfen Spitze. Dieser fehlende Bruchteil eines Millimeters bedeutet, dass der Stößel zu früh aufsetzt und die Biegung offen bleibt.
Prüfen Sie die Matrizenschultern.
Eine Matrize, die über das Bett gezogen wurde oder lokal hoher Tonnage ausgesetzt war, kann ungleichmäßigen Verschleiß entwickeln und dadurch Zug auf das Blech erzeugen, der wie ein Nivellierproblem wirkt. Bevor Sie auch nur daran denken, die Y-Achsen-Parameter anzufassen, bauen Sie die Werkzeuge aus und prüfen Sie sie. Wenn der Wechsel auf einen neuen Stempel den Winkel korrigiert, ist Ihre Kalibrierung in Ordnung. Ihr Werkzeug ist am Ende.
Stahl ist kein Papier. Er wehrt sich.
Wenn Sie einen Testcoupon aus einem Muttercoil aus kaltgewalztem Stahl der Stärke 11 Gauge schneiden, ist Ihre Kalibrierung an die Streckgrenze und Dicke genau dieser Charge gebunden. Doch Walzwerkstoleranzen driften. Ein hypothetisches Blech, das statt der erwarteten 0,120 Zoll nur 0,115 Zoll dick ist, erreicht bei der programmierten Tiefe nicht denselben Innenradius, was zu einem untergebogenen Flansch führt.
Die Faserrichtung ist ebenso unerbittlich. Biegen mit der Faser erfordert weniger Tonnage und erzeugt weniger Rückfederung als Biegen quer zur Faser. Wenn der Laserbediener die Teile am Nachmittag um neunzig Grad anders verschachtelt hat, um Verschnitt zu sparen, wird die Abkantpresse sie anders biegen. Die Maschine macht genau das, was ihr gesagt wurde. Der Stahl hat nur die Regeln geändert.
Hydraulik wacht steif auf.
Kaltes Öl verhält sich anders als heißes Öl. In einer typischen Werkstattumgebung erwärmt sich die Hydraulikflüssigkeit in den Zylindern nach einigen Stunden kontinuierlicher Zyklen und wird dünnflüssiger, wodurch sich Ventilansprechzeiten und Druckdynamik geringfügig verändern. Selbst der Rahmen kann sich unter hoher thermischer Belastung leicht ausdehnen.
Wenn die ersten fünf Teile des Tages eng innerhalb der Vorgaben liegen, der Rest der Schicht aber zu weit läuft, sehen Sie eine thermische Kurve und keinen Kalibrierfehler. Lassen Sie die Maschine warm werden. Fahren Sie den Stößel zehn Minuten lang leer, bevor Sie Luft- und Raumfahrtteile mit engen Toleranzen fertigen, und Sie werden aufhören, vermeintlichen morgendlichen Offsets hinterherzujagen.
Die Steuerung weiß nur, was Sie ihr mitteilen. Wenn die Abkantpresse mechanisch geprüft ist und das Material mit Messschiebern gemessen wurde, bedeutet ein anhaltender Fehler, dass das Auftragsprofil der CNC fehlerhafte Daten zuführt.
Eine klassische Falle besteht darin, eine allgemeine Biegezugabe für ein bestimmtes hochzugfestes Material zu verwenden. Wenn das Rüstblatt eine V-Matrize vorgibt, die für die Materialdicke zu klein ist, steigt die Tonnage sprunghaft an, der Rahmen biegt sich durch, und der Winkel öffnet sich. Das beheben Sie nicht, indem Sie die globale Kalibrierung der Maschine überschreiben. Sie beheben es, indem Sie die Werkzeugbibliothek aktualisieren, den Biegeabzug korrigieren oder das Rüstblatt neu schreiben. Schützen Sie die Grundlinie der Maschine. Wenn das Eisen stimmt, zwingen Sie das Programm, der Realität zu entsprechen.
Bediener werden häufig angewiesen, Skelettstreifen aus demselben Zuschnitt zu verwenden, um eine Einrichtung einzustellen. Das klingt logisch, ist aber eine Falle. Selbst Teile, die aus exakt demselben Blech geschnitten wurden, können sich unter Tonnage unterschiedlich verhalten, bedingt durch lokales Materialgedächtnis und Spannungsabbau durch den Laser. Wenn Sie den globalen Y-Achsen-Offset der Maschine anpassen, um einen Zwei-Grad-Fehler an einem Skelettstreifen zu korrigieren, haben Sie gerade eine vorübergehende Materialeigenheit dauerhaft in das Gehirn der Abkantpresse eingebrannt. Um den Zyklus des Hinterherjagens von Offsets zu beenden, benötigen Sie eine strikte Arbeitsreihenfolge, die die Geometrie der Maschine vom unvorhersehbaren Verhalten des Metalls trennt.
Bevor das erste Produktionsteil läuft, weisen Sie die Maschine nach. Eine Einpunktprüfung des Hinteranschlags ist dafür völlig unzureichend. Sie müssen den Hinteranschlag mit einem bekannten physischen Block referenzieren und ihn dann an mehreren Positionen über den gesamten Verfahrweg prüfen – mit Längen wie 50 mm, 200 mm und 500 mm. Die Digitalanzeige kann am vorderen Ende des Hubs exakt stimmen und am hinteren Ende um einen ganzen Millimeter abdriften.
Führen Sie links, in der Mitte und rechts eine Testbiegung mit einem dafür vorgesehenen, makellosen Satz Testwerkzeuge durch.
Prüfen Sie die Schultern Ihrer Produktionsmatrize visuell auf Fressspuren und Ihre Stempel auf abgeflachte Spitzen. Wenn die Testbiegungen über die gesamte Bettlänge den Zielwinkel erreichen und der Anschlag seine Position bei jeder Entfernung hält, ist die Maschine ehrlich. Sie sichern die Grundlinie für die Schicht und weigern sich, sie zu verändern.
Wenn um 14:00 Uhr zwangsläufig eine schlechte Biegung auftritt, gehst du eine Diagnoseliste durch, statt am Controller herumzustochern. Hat der Bediener den Stempel korrekt eingesetzt, oder gibt es einen Spalt oberhalb des Schafts? Ist die Materialdicke außerhalb der Walzwerkstoleranzen abgewichen? Ist die Matrize durch das Ziehen schwerer Bleche ungleichmäßig verschlissen?
Es gibt genau eine Randbedingung, unter der das Anpassen des CNC-Winkelversatzes der richtige Schritt ist.
Wenn die Maschine ihre morgendlichen Geometrieprüfungen bestanden hat, die Werkzeuge einwandfrei sind, die Materialcharge vollkommen konstant ist und der Winkel dennoch über die gesamte Bettlänge gleichmäßig um exakt dasselbe Maß abweicht, ist die Offset-Kalibrierung die richtige Korrektur. Genau dieser Nachweis belegt, dass eine echte Abweichung bei Sensor oder Steuerung vorliegt, und keine lokal begrenzte physische Variable.
Manchmal ist das Eisen tatsächlich defekt. Abnorme Durchbiegung zerstört die Biegegenauigkeit, und defekte Teile müssen ersetzt werden, bevor irgendeine Kalibriersequenz fortgesetzt wird. Wenn ein Bombierkeil gebrochen ist, wird keine noch so große Softwareabstimmung das Bett plan richten. Wenn die Y1- und Y2-Zylinder drastisch unterschiedliche Hubtiefen benötigen, um einen waagerechten Stößel zu erreichen, hast du es mit einem ausfallenden Proportionalventil oder einer beschädigten Stößelführung zu tun.
Hör auf, Tasten zu drücken.
Einen mechanischen Defekt hinter einem massiven Y-Achsen-Offset zu verstecken, garantiert nur, dass du morgen Teile verschrotten wirst, wenn die Komponente schließlich vollständig ausfällt. Wenn sich die physische Geometrie nicht rechtwinklig ausrichten lässt oder der Hinteranschlag beim Verfahren klemmt, gehst du vom Controller weg und rufst die Instandhaltung.
Die Schicht endet, aber der Speicher der Maschine bleibt. Wenn du gehst, ohne zu dokumentieren, dass die Grundgeometrie der Maschine rechtwinklig und korrekt ist, läuft der Bediener der Nachtschicht in eine Falle. Er sieht eine schlechte Biegung und beginnt sofort, Zahlen in den Controller einzugeben.
Statt einen Klebezettel zu hinterlassen, auf dem über einen schlechten Winkel geklagt wird, dokumentiere, dass Stößel, Bett und Hinteranschlag ihre mechanischen Prüfungen bestanden haben. Das weist den nächsten Bediener darauf hin, die Einrichtung, das Werkzeug oder das Material zu prüfen, anstatt an der Software herumzupfuschen.
Denk zurück an diese 92-Grad-Biegung auf der linken Seite des Betts, die dir den Morgen ruiniert hat. Wenn du damit begonnen hättest, das Eisen zu prüfen – den Sitz des Stempels zu kontrollieren, die Y1/Y2-Neigung zu verifizieren und die Bettbombierung zu bestätigen –, hättest du das tatsächliche mechanische Problem in fünf Minuten gefunden. Stattdessen hast du zwei Stunden lang mit CNC-Offsets einem Phantom nachgejagt und dabei die rechte Seite des Betts verstellt.
Ein guter Bediener verbringt seine Schicht nicht damit, Offsets zu erraten. Er verteidigt die Grundlinie der Maschine. Beweise zuerst, dass das Eisen ehrlich ist. Sobald du weißt, dass die Mechanik exakt stimmt, tut die Software tatsächlich das, was du ihr vorgibst. Du hörst auf, gegen die Abkantpresse zu kämpfen, und beginnst, das Metall zu kontrollieren.
