Hartlöten erklärt – Definition, Prozess, Arten
Hartlöten ist ein Verfahren, bei dem zwei oder mehr Metalloberflächen durch das Einfließen von geschmolzenem Metall in die Fuge verbunden…

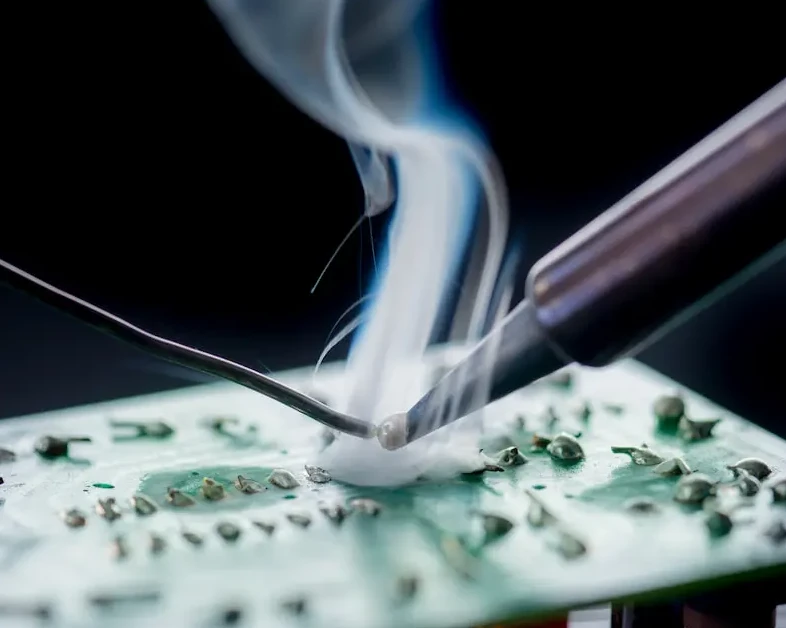

Löten ist ein Verfahren, bei dem zwei oder mehr Metallarten durch Schmelzen von Lot miteinander verbunden werden. Das erste Lötkolben wurde 1896 von Richard Schneider und August Thol entwickelt und als „Erstes elektrisches Heizgerät“ bezeichnet.
Löten wird häufig in der Elektronik eingesetzt, da es einfach und sicher ist, empfindliche Materialien miteinander zu verbinden. Ebenso ist das Verfahren auch im Metallbau in der Sanitärtechnik, im Dachckerhandwerk und beim [Verbinden von Drähtenhttps://fractory.com/cold-welding-explained/) bekannt. Werfen wir einen genaueren Blick auf das Löten, um mehr darüber zu erfahren.
Beim Löten wird ein Zusatzmetall mit niedrigem Schmelzpunkt, das sogenannte, verwendet, um Metalloberflächen zu verbinden. Das besteht in der Regel aus einer Legierung aus Zinn und Blei, deren Schmelzpunkte bei etwa 235 beziehungsweise 350°C liegen.
Wenn Zinn und Blei gemischt werden, sinkt der Schmelzpunkt der Legierung auf 183°C. Das Lot wird mit einem heißen Lötkolben bei über 316°C (600) geschmolzen.
Beim Abkühlen des Lots entsteht eine starke elektrische und mechanische Verbindung zwischen den Metalloberflächen Diese Verbindung sorgt dafür, dass die Metallteile elektrischen Kontakt erhalten und fest zusammengehalten werden.
Beachten Sie, dass aufgrund von Umweltvorschriften vermehrt bleifreie Lote als Alternative zu umweltschädlichen bleihaltigen Loten eingesetzt werden.
Der erste Schritt beim Löten ist das Tragen von Schutzkleidung in einem gut belüfteten Arbeitsbereich. Anschließend sollte der Lötkolben vorgeheizt werden. Zur Reinigung der Lötspitze kann ein feuchter Schwamm verwendet werden. Ebenso sollten Rückstände auf der Werkstückoberfläche entfernt werden.
Nach den Vorbereitungen wird das Grundmetall mit dem heißen Lötkolben auf Arbeitstemperatur gebracht. Dies verhindert Temperaturschock, aktiviert das Lot und verbessert insgesamt die Qualität der Verbindung. Ein gutes Zeichen dafür, dass die Metalle ausreichend erhitzt sind, ist das freie Fließen des geschmolzenen Lots in die Fuge. Während das Füllmaterial abkühlt und erstarrt, ist dies der ideale Zeitpunkt zur Kontrolle der Lötstelle.
Der Schlüssel zum erfolgreichen Löten liegt darin, dass die zu verbindenden Metalle sauber und frei von Oxiden oder anderen Verunreinigungen sind.
Gelegentlich versagen Bauteile und müssen ersetzt werden. Wenn diese mechanisch mit Lot fixiert sind, wird durch das sogenannte Entlöten das Material sauber und sicher entfernt.
Ein Lötkolben oder eine Heißluftpistole kann verwendet werden, um das Lot zu schmelzen und so das sichere Entfernen von Bauteilen zu ermöglichen. Zur Entfernung des flüssigen Lots kann eine Entlötpumpe als Vakuum oder ein Entlötlitze verwendet werden, um das geschmolzene Lot aufzusaugen.
Alternativ kann eine aggressive Methode mit Druckluft eingesetzt werden, um das flüssige Lot wegzublasen.
Während sowohl Löten als auch Schweißen Metalle miteinander verbinden, gibt es entscheidende Unterschiede in der Art der Verbindung.
Löten verwendet geschmolzene Zusatzwerkstoffe, um erhitzte Grundmaterialien zu verbinden. Es arbeitet bei niedrigeren Temperaturen als das Schweißen, erfordert jedoch das Vorheizen der Grundmaterialien für eine effektive Verbindung.
Schweißen erfolgt bei höheren Temperaturen, sodass sowohl Zusatz- als auch Grundwerkstoff aufgeschmolzen werden. Dadurch entsteht eine besonders feste Verbindung, wobei sich die mechanischen Eigenschaften des Metalls durch das Erhitzen und Abkühlen verändern.
Löten eignet sich besonders für folgende Grundmetalle:
Während einige dieser Metalle sich leicht weichlöten lassen, benötigen härtere Metalle Füllmaterialien mit höheren Schmelzpunkten.
Lötkolben sind Handwerkzeuge, die das Lot auf seine Schmelztemperatur erhitzen. Sie sind in verschiedensten Größen erhältlich, passend für unterschiedliche Anwendungen. Die Spitzen des Lötkolbens gibt es in diversen Formen und Größen, um verschiedenen Projekten gerecht zu werden.
Lötpistolen kommen zum Einsatz, wenn höhere Temperaturen und mehr Leistung benötigt werden. Sie heizen schneller auf und bieten mehr Flexibilität, da sie auch in beengten Räumen, bei schweren elektrischen Verbindungen und im Metallbau eingesetzt werden können.
Lötstationen sind multifunktionale Geräte, die für kleinere Projekte alles Notwendige bieten. Sie sind robuster als herkömmliche Lötkolben, da sie mit Sensoren, Sicherungen, Warnhinweisen und Temperaturregelungen ausgestattet sind.
Die meisten Lötarbeiten werden in der Regel mit einer 60-40 Zinn-Blei-Legierung durchgeführt. Dieses Lot schmilzt im Bereich von 180 bis 190°C und ist meist die beste Wahl für elektrische Verbindungen.
Um den Einsatz schädlicher Elemente zu reduzieren, wurden bleifreie Lote entwickelt. Diese sind meist als Lötzinn-Draht erhältlich und bestehen aus Metallen mit höheren Schmelzpunkten: Zinn, Kupfer, Wismut, Silber, Messing, Indium und Antimon (häufig als Halbmetall klassifiziert).
Diese Zusatzwerkstoffe werden als Paste oder Lötzinn-Draht mit integriertem Flussmittelkern angeboten. Das Flussmittel bildet beim Verbrauch einen Schutzfilm um das Werkstück, sorgt für sauberere elektronische Verbindungen und bessere Benetzung.
Kolophonium-Flussmittel (auch als passives Flussmittel bezeichnet) wird in der Elektronik verwendet, da die Rückstände keine Korrosion verursachen.
Säure-Flussmittel enthalten aggressive Substanzen, die Oxide von der Metalloberfläche entfernen. Dies führt zu stärkeren und saubereren Metallverbindungen im Vergleich zu Kolophonium-Flux.
Je nach Anwendung unterscheidet man zwei Gruppen: No-Clean-Flux basiert auf natürlichem Kolophonium oder synthetischen Materialien und erfordert keine Nachreinigung, während wasserlösliches Flussmittel Harze enthält, die sich einfach durch Spülen entfernen lassen.

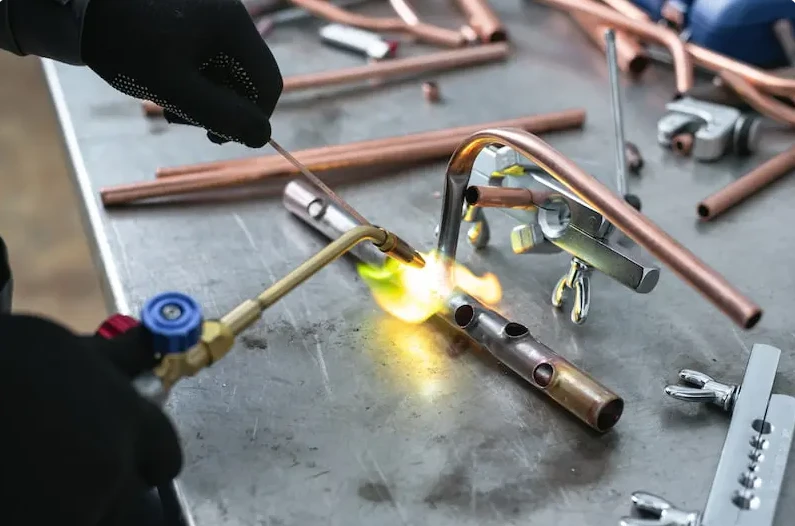

Das Grundprinzip des Lötens ist zwar einfach, aber es gibt unterschiedliche Erwärmungsmethoden, die sich nach Anwendung oder Projekt richten. Früher wurde eine offene Flamme wie Butangas verwendet, heute stehen jedoch modernere Techniken zur Verfügung.
Im Bereich empfindlicher Elektronik werden häufig Laser mit 30–50 Watt eingesetzt, um präzise Lötstellen zu erzeugen und gleichzeitig die Umgebung vor Hitze zu schützen. Besonders geeignet für Leiterplatten mit kompakten Bauteilen.
Kupferspulen erzeugen durch hochfrequenten Wechselstrom Wärme im Lot. Induktion erlaubt eine gleichmäßige Wärmeverteilung – ideal für Zylinder und Rohre, da Löcher vermieden und die Gleichmäßigkeit erhalten bleibt.
Bei dieser Löttechnik wird durch elektrischen Strom Wärme am Lot und Lötkolben erzeugt. Die Hitze entsteht punktuell und kühlt schnell ab, was das Risiko von Bauteilschäden minimiert.
Dieses Verfahren nutzt Infrarotlicht (IR) zur gezielten Wärmeübertragung auf die gewünschte Stelle. Die Erwärmung erfolgt in wenigen Sekunden, wodurch die umliegenden Bereiche nur minimal belastet werden.
Hier sind drei Lötarten, die bei unterschiedlichen Temperaturen eingesetzt werden und verschiedene Festigkeiten der Verbindung erzeugen:
Das Lot schmilzt bei niedrigen Temperaturen, typischerweise handelt es sich um bleihaltige Legierungen mit niedrigem Schmelzpunkt. Dank der niedrigen Temperatur wird die thermische Belastung der Grundmetalle minimiert.
Messing und Silber werden meist hartgelötet, wobei eine Flamme, etwa ein Brenner, das Füllmaterial schmilzt. Hartlöten bietet eine höhere mechanische Festigkeit als Weichlöten und wird z.B. in der Schmuckherstellung und im Maschinenbau eingesetzt.
Hartlöten/Brazing verwendet Metalle mit noch höheren Schmelzpunkten als beim Weich- und Hartlöten. Es erzeugt die stärkste Verbindung – ideal für Metallreparaturen und das Verbinden von Rohren.
Die bekannteste Anwendung des Lötens ist das Verbinden von Drähten und elektronischen Bauteilen auf Leiterplatten. Diese Technik ermöglicht das Löten und Entlöten von Komponenten nach Bedarf.
Löten kann zur Herstellung von wasserdichten Dächern eingesetzt werden, bei denen beispielsweise verzinkter Stahl mit Lot versiegelt wird. Die Spitze des Lötkolbens ist bei dieser Anwendung deutlich breiter als bei anderen Einsätzen.
Löten wird in der Installations- und Sanitärtechnik verwendet, um Rohrverbindungen herzustellen. Es handelt sich um ein unkompliziertes und zuverlässiges Verfahren, um beispielsweise Kupferrohre abzudichten.
Löten kann für die Herstellung von Bleiglasfenstern, Drahtmodellen, Skulpturen, Schmuck und anderen kreativen Werken verwendet werden.
Das Lötmaterial kann genutzt werden, um Hohlräume aufzufüllen oder raue Oberflächen zu glätten. Dieses Verfahren wird angewendet, um Metallbleche, Rohre und andere Bauteile ohne hohe Temperaturen zu verbinden.

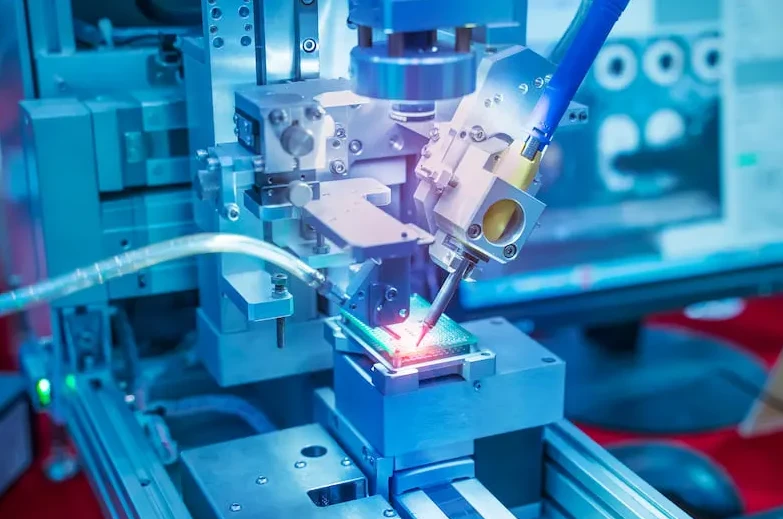

Durch den Einsatz programmierter Roboter kann der Lötprozess automatisiert werden. So entstehen präzise Lötstellen und eine hohe Produktionsgeschwindigkeit.
Löten spielt eine entscheidende Rolle in der Elektronikindustrie sowie in vielen anderen Bereichen. Wird es korrekt durchgeführt, entstehen stabile und zuverlässige mechanische Verbindungen.
Obwohl das Grundprinzip des Lötens einfach ist, sorgen Innovationen für immer mehr Vielseitigkeit und Einsatzmöglichkeiten. Die heutige Technik ermöglicht Automatisierung, ähnlich wie bei Schweißverfahren wie MIG- und Punktschweißen, wobei unterschiedliche Lote je nach Anwendung verwendet werden.
Mit dem Fortschritt in Mikro- und Nanotechnologie ist es sehr wahrscheinlich, dass das Löten oder eine ähnliche Verbindungstechnik sich weiterentwickelt, um diese winzigen elektronischen Bauteile zu verbinden.
